92.2222 von Brawa schon wieder kaputt

Uch wenn ich mich nachher wieder ärgere, es getan zu haben:


SO ist das verschaltet: Die Elektronik (oben) besteht mal vereinfacht gesagt aus einem DC/DC Wandler, der aus den 5V, welche über USB-C reinkommen, 10 Volt macht.

Diese 10 Volt stehen als "Schienenspannung" bzw. Programmierspannung zur Verfügung. Die Signale, welche man zum Programmieren benötigt, werden vom Mikroprozessor generiert und mittels eine kleinen Endstufe dann zu den Schnittstellen inkl. SchienenAUSGANG parallel geführt.

WENN aber eine Spannung an den GleisAUSGANG angelegt wird (und nichts anderes hast du gemacht, als du den Ausgang des ESU Programmers hiermit verbunden hast), wird die Endstufe unweigerlich beschädigt.

Und nein, das mit "jeder Ausgang ist ein Eingang" könnt ihr daheim der Mutti im Schlafzimmer erzählen, der Mikroelektronik sind solch buddhistische Weisheiten komplett egal, die machen nur kurz bzzzzt...

Würde Herr cknop nun die Freundlichkeit besitzen, sein Klug (OHNE ESU Programmer) mal mit einem ZIMO Decoder und einem PC verbinden und uns dann mitteilen, ob noch Funktion gegeben ist?

LG
Bernhard

Kann es auch am falschen USB Kabel liegen?


Steht so auf Seite 1 der Betriebsanleitung

Die DRV8212 Endstufe am KLUG wird mit recht hoher Wahrscheinlichkeit defekt sein. Die Spannung an der Schiene wird über die Body Diode des internen FET auf die Eingangsspannung geleitet und da is bei 12V Finito.

Abseits der Frage ob hin oder nicht .... Habe gerade meinen KLUG mit der Roco 638 getestet.

Der Test verlief perfekt. Nun meine Frage: Im ZSP wurde ich gefragt ob MX oder MS. Die 638 hat einen MS. Was mich aber gewundert hat, das die MX-Decoder auch angezeigt wurden ... weil MX-Decoder ja noch nicht funktionieren ?

Frage: Wo finde ich die SW zum konfigurieren der CV-Werte ? Habt ihr einen Link für mich ? Danke
Will nur die Helligkeit der Lampen dimmen.

Liebe Grüße
Helmut

Helligkeit allgemeiner Dimmwert ist die CV#60

Standard ist 0 für max. Helligkeit

mit Werten von 1-255 wird über PWM gedimmt

Zitat von TomF

Den Ausgang als Eingang zu verwenden haben unsere Vorfahren vermutlich auch nicht viel öfter als einmal probiert...

Zitat von Michael W

Was kann in der "Realität" (im Gegensatz zur nicht direkt sichtbaren Ebene der Elektronen) schon passieren, außer, dass man die Türe nicht öffnen kann oder mit den in die richtige Richtung gehenden Personen zusammenstößt?

Ich gehe davon aus, daß Du den Doppelsinn meines Postings (inkl. dem schmutzigen Gedankengang) nicht durchschaut hast...

Zur Erklärung (weil OT, sorry) hier ein link in die richtige Rubrik:

Badeordnung!

Zitat von Knolli

Wer so denkt ist selbst schuld!

Selbiges könnte ich über Analogfahrer denken, wenn sie mit Konstantstromquellen und Faulhaber arbeiten, die Getriebe ändern,…… Da hat sich noch keiner gefragt ob es dafür einen Abschluss benötigt!

Ehrlich gesagt schon 🤣

Na dann Glück gehabt. Nicht mehr und nicht weniger.

Die Passage in der Betriebsanleitung wird wahrscheinlich noch ergänzt, dann kommt auch keiner mehr auf wahnwitzige Ideen und Zimo ist ausm Schneider….

Blöde Frage...gesetzt den Fall, wenn ich den KLUG korrekt mit dem MSTAPK2 verbinde, kann ich dann auch ESU Decoder Updaten?

Ich will mir nämlich genau diese Kombi zulegen und hab aber noch einige ESU Altbestände.

Oder ist das Updaten eigentlich eh nicht notwendig wenn alles läuft?

BG Mario

Zitat von puristh0

Blöde Frage...gesetzt den Fall, wenn ich den KLUG korrekt mit dem MSTAPK2 verbinde, kann ich dann auch ESU Decoder Updaten?

Nein. Zimo auf Zimo, ESU auf ESU

Zitat von puristh0

Oder ist das Updaten eigentlich eh nicht notwendig wenn alles läuft?

ESU hab ich fst nie ein Update aufgespielt, außer sind Dinge dazugekommen die zu nutzen sind. Bis V3.5 war da allerdings nichts dabei.

Wenns gut läuft, warum sollte man dann ein Update machen. Tu ich zumindest dann nicht.

Danke, dann bleib ich bei meiner "KLUGEN" Entscheidung.

Die Hauptvorteile sollten ja die einfachere Programmierung per Software (ZCS) ohne den Weg über CVs und die Möglichkeit Sounds aufzuspielen sein. Hab ich das so richtig verstanden?

Sorry für das kapern dieses Fadens

Ja mit KLUG kannst du die komplette ZIMO Programmvielfalt nutzen.

Freu mich für Christian, dass sein KLUG noch funktioniert.

LG Bernhard

Zum Thema passend

Kauf dir lieber einen Zimo Prüfstand!

Zitat von Aronnax

Kauf dir lieber einen Zimo Prüfstand!

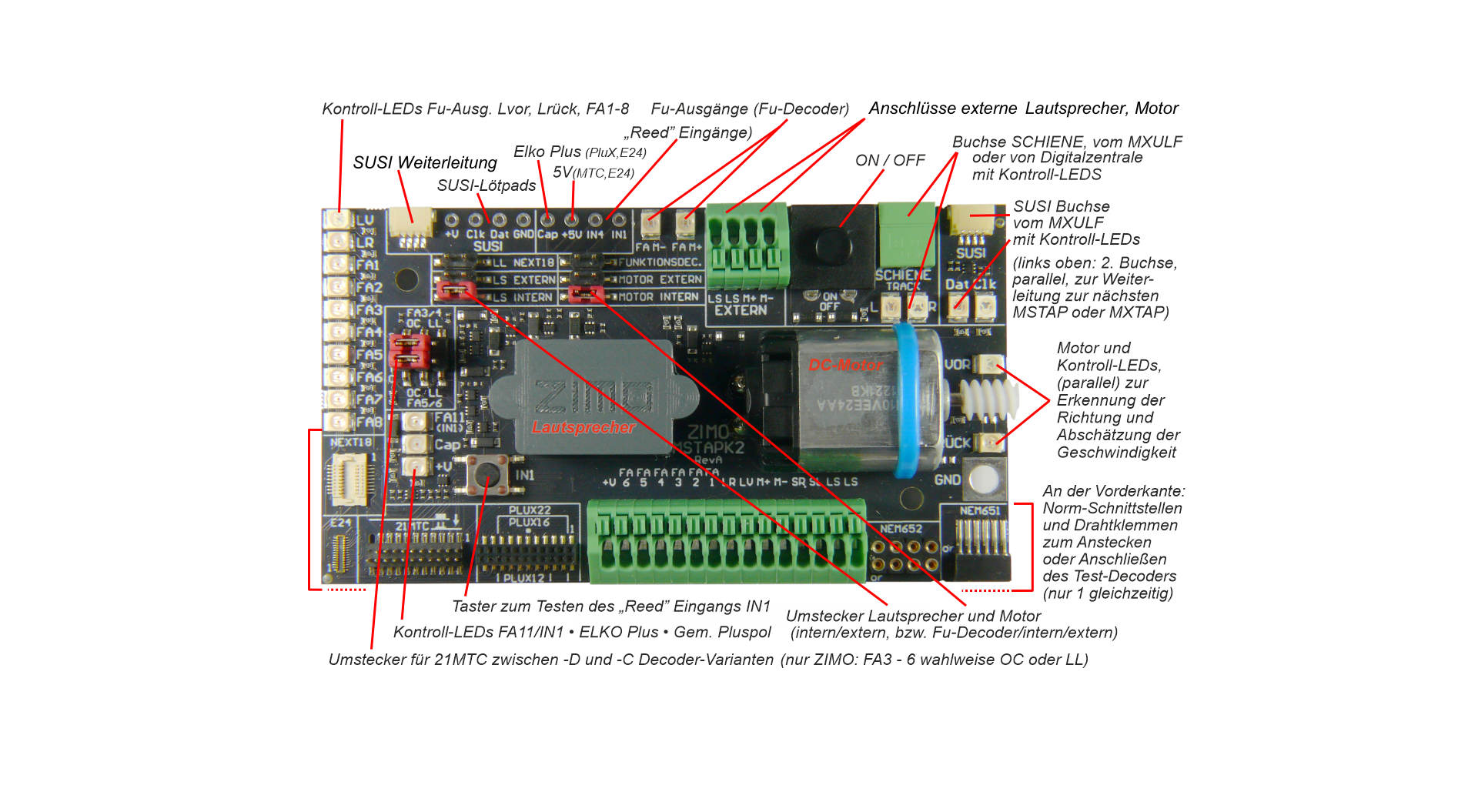

Konkret MSTAPK2.

LG, Manfred
